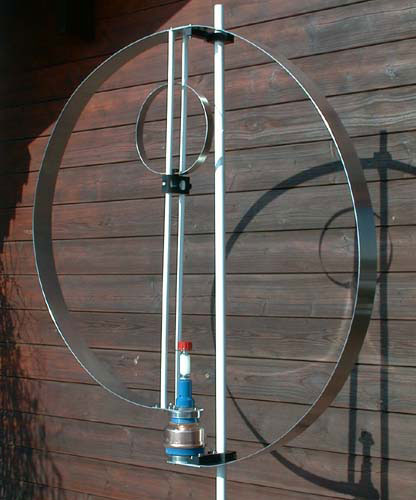

Magnetic Loop DJ9RB. Frequency Range 2 MHz - 10.2 MHz.

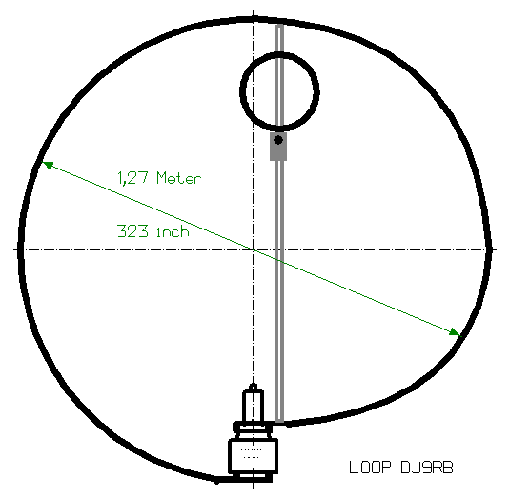

Erste Loop Antenne 1979 nach dieser Zeichnung.

Durchmesser 1,27 Meter. Umfang 4 Meter. Breite 80 mm. Material Dural-Alu.

Loop-Antenne mit Handabstimmung. Motorantrieb ist geplant.

Zur genauen Anpassung (50 Ohm) wird der Einkoppelring vertikal verschoben und gedreht.



Optimale Anpassung durch drehen und verschieben des Einkoppelringes.



Loop-Dj9RB      Frequenzbereich 2 - 10,2 MHz

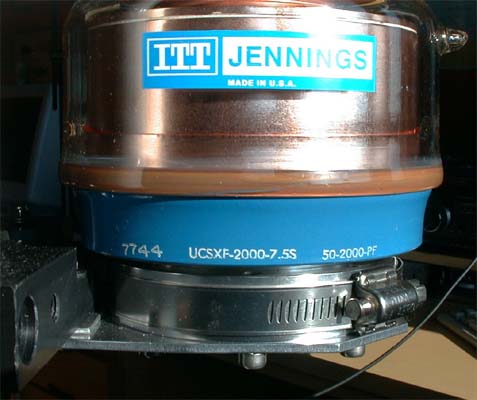

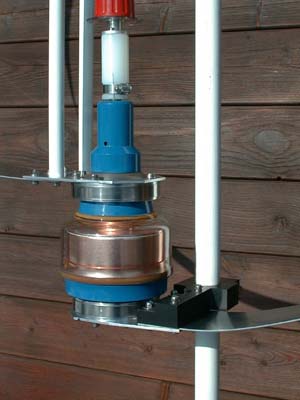

Vakuumkondensator 50 - 2000 pF

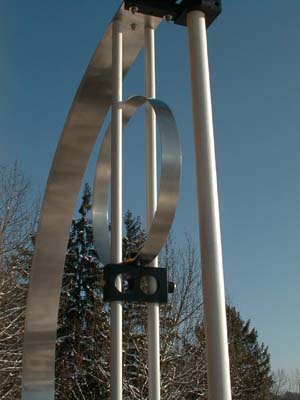

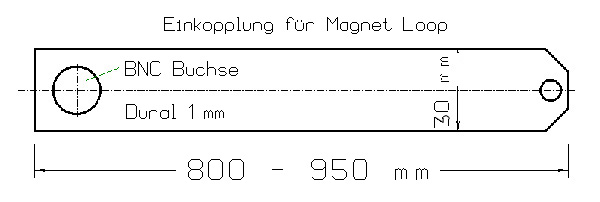

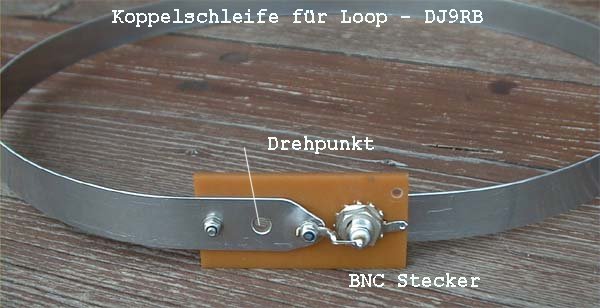

Einkopplung verschieben und drehen

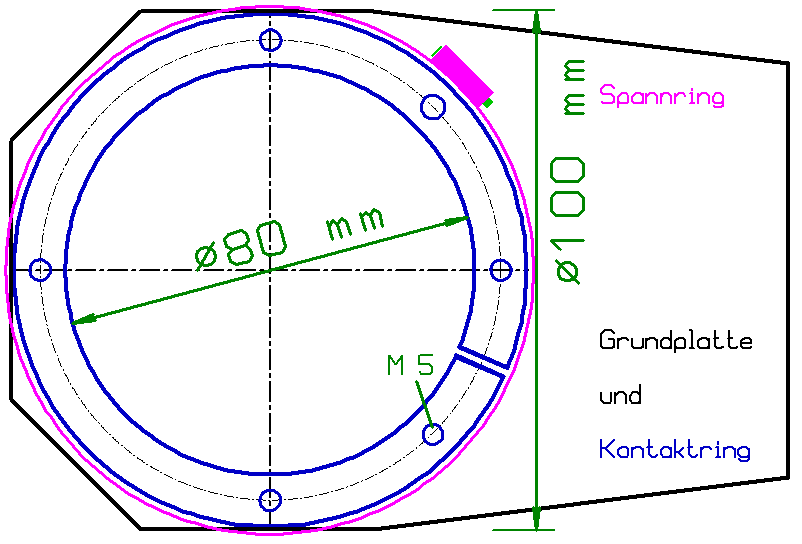

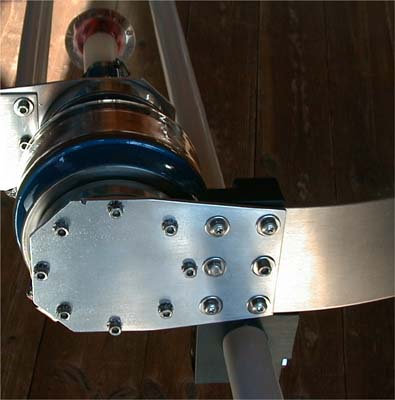

Montage des Vakuumdrehkondensators


Schrauben und Spannringe aus V2A

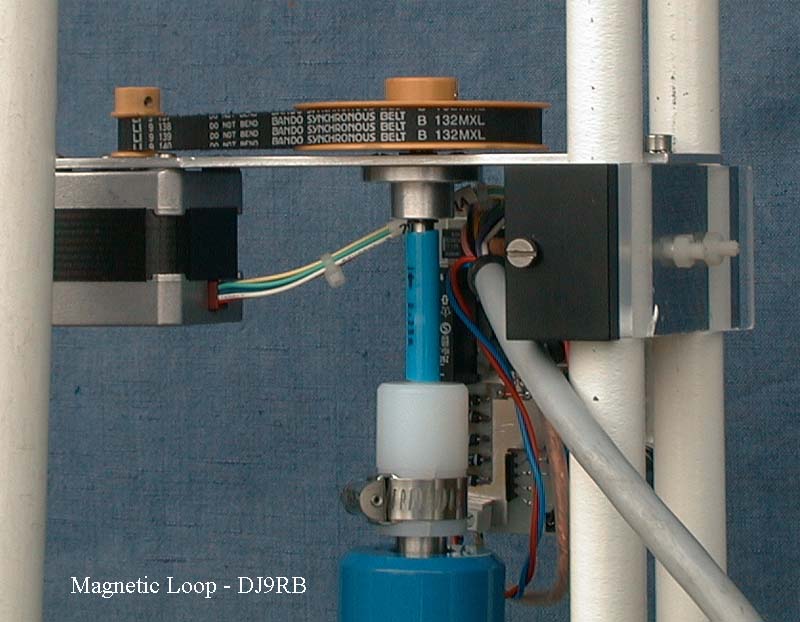

Frequenzeinstellung mit Schrittmotor

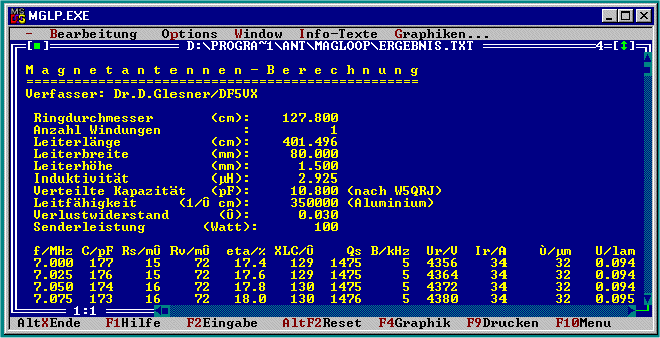

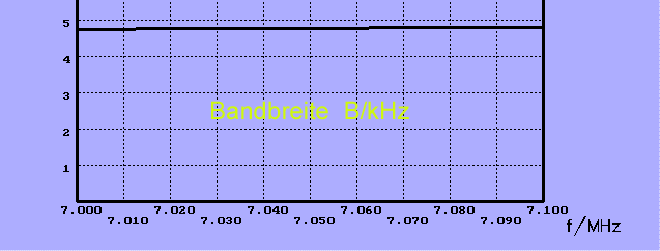

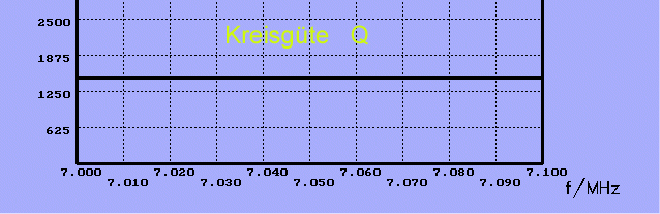

Berechnung der Loop-Antenne für das 40 m Band

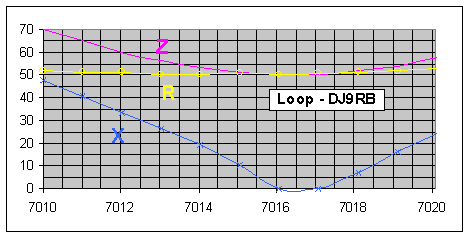

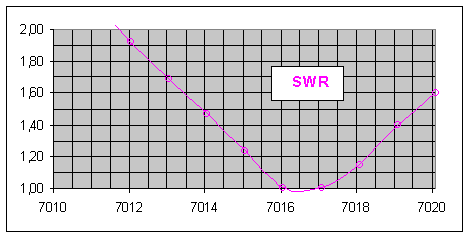

Messungen der Loop-Antenne im 40 m Band (f / kHz, ZXR / Ohm)
