Mein erster SSB/CW Transceiver mit eingebauter Stromversorgung
My first homemade transceiver with 12volt battery. DJ9RB 1977

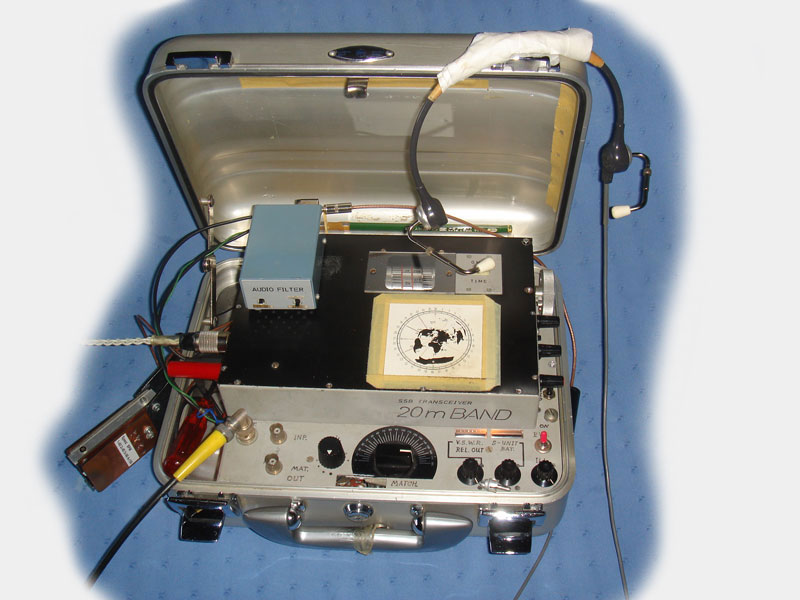

Foto 2011 (Paddle left side)

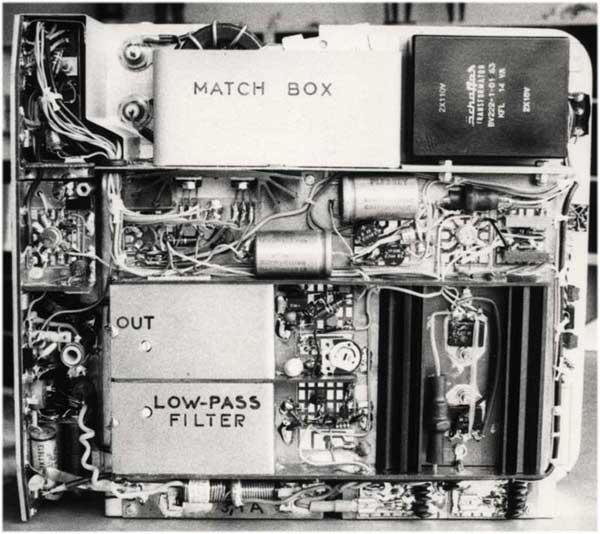

Unterseite (bottom side) 1977

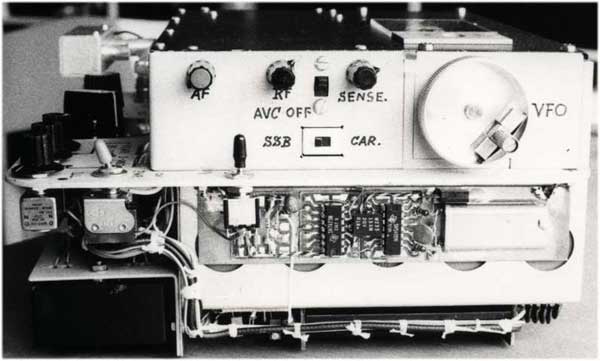

Rechte Seite (right hand side)

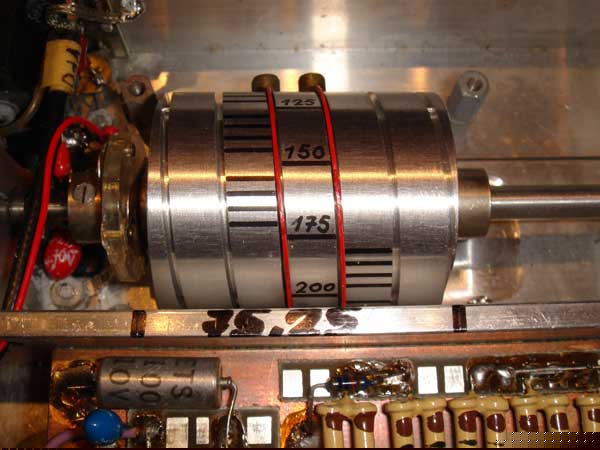

Skala (Display)



Technische Daten
Frequenzbereich 14.000 - 14.360 MHz
Betriebsart USB/CW
RX Input Breitband 0.8 mikro Volt/10 dB S/N
ZF 9000 kHz
Eichmarken XTAL 25 kHz
Regelung (AVC) Automatik oder Hand
Lautsprecher 8 Ohm
TX Output 15 Watt
Trägerunterdrükung 46 dB
Oberwellenunterdrückung 50 dB
Wire Tuner
Stromversorgung extern und intern (12 Volt)

Sub-Assembly
