Portabel-Dipol 40 m Band

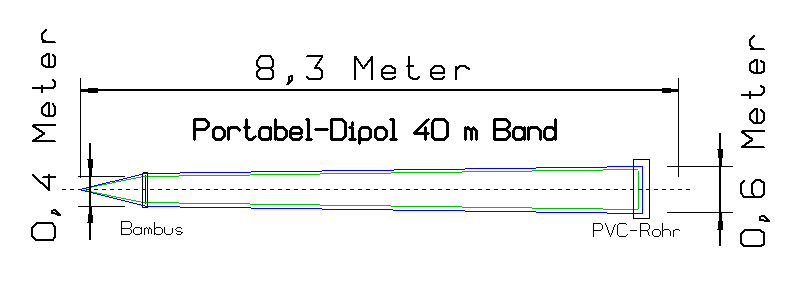

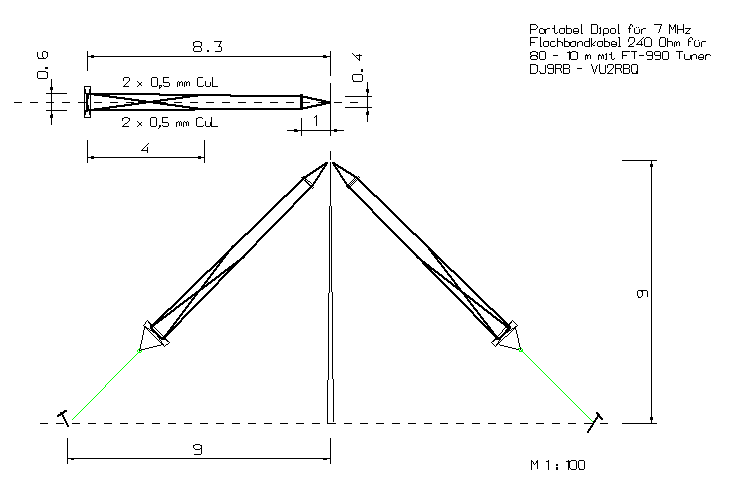

Maßstab 1:100 alle Maße in Meter.
Gesamtlänge 16,6 m, f = 7 MHz
Konstruktion des Dipols
Der Leiter wird aus zwei dünnen
Kupferlackdrähten
(je 0,5 mm Durchmesser) aufgebaut.

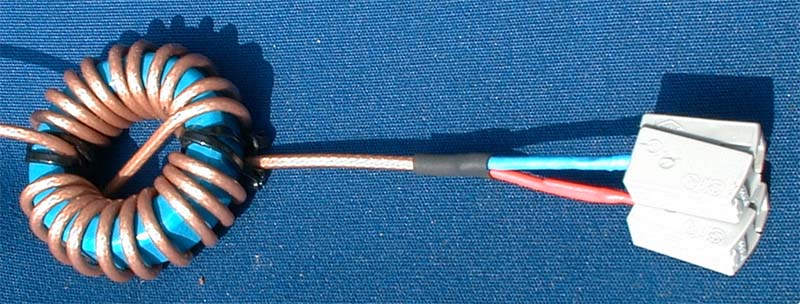

Der Balun (Material N30 Kern R42 Siemens) wird am
Transceiver mit einem kurzen Kabel angeschlossen
Vom Speisepunkt zum Balun (Koax RG316) werden ca. 16 m
Flachbandkabel verwendet
(240 Ohm)

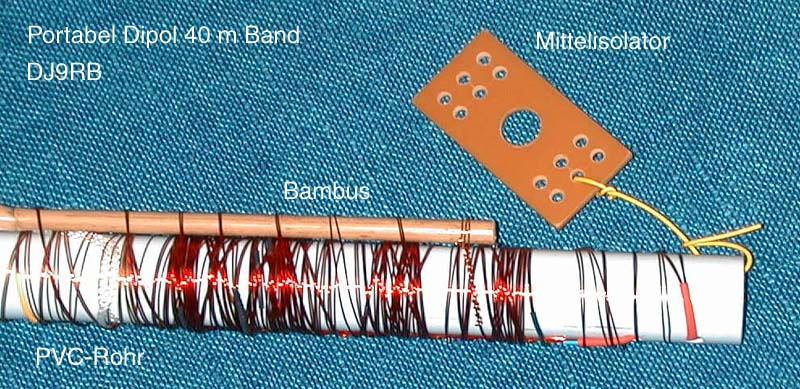

Der Antennendraht ist auf dem PVC-Rohr aufgewickelt
(reisefertig)
Der Mittelisolator ist gleichzeitig Aufhängepunkt

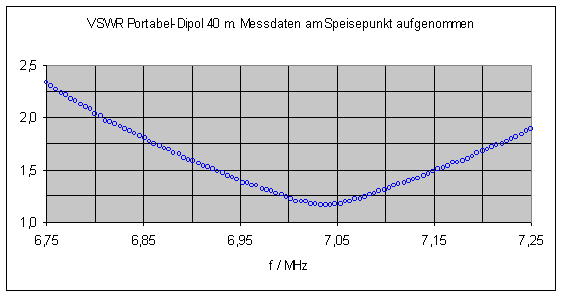

SWR am Speisepunkt gemessen

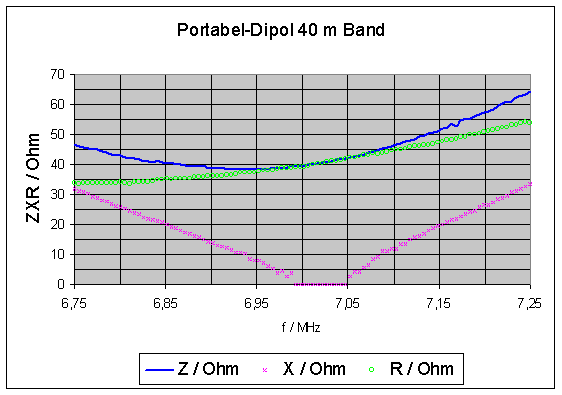

Messdaten über Balun aufgenommen
