Mein erster AM Sender 1964 gebaut

(my first homemade transmitter)

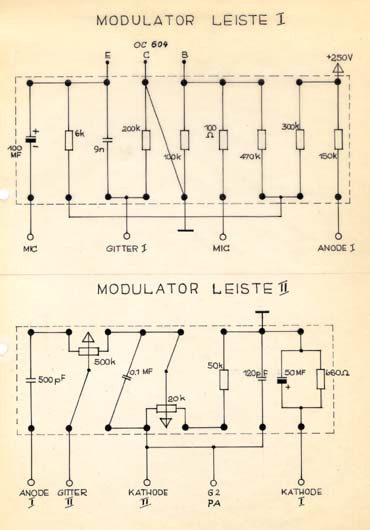

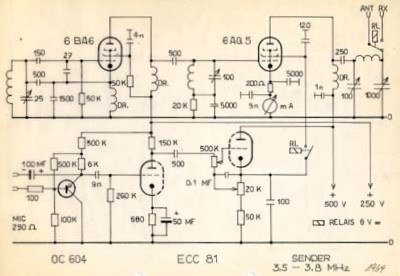

TX 10 Watt mit trägersteuernder Schirmgittermodulation Modulatoreinheit 1

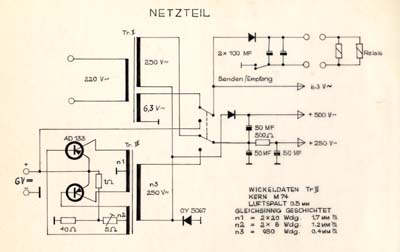

Netzteil mit zwei Versorgungsspannungen
6 VDC und 220 VAC
Modulatoreinheit 2

Photos
